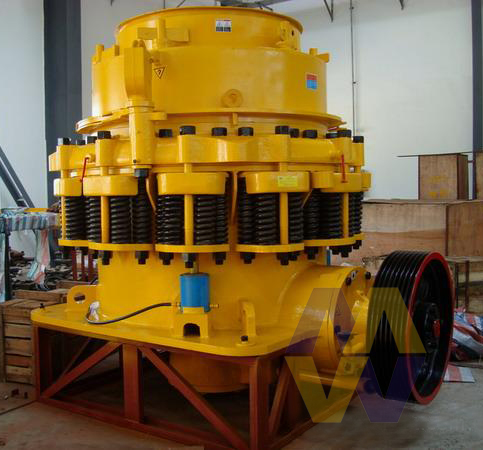

圓錐破碎機應用:圓錐破碎機廣泛應用在冶金工業、建材工業、筑路工業、化學工業與硅酸工業中,適用于破碎中等和中等以上硬度的各種礦石和巖石,本機具有破碎力大、效率高、處理量高、動作成本低、調整方便、使用經濟等特點。由于零件選材與結構設計合理,故使用壽命長,而破碎產品的粒度均勻,減少了循環負荷,在中、大規格破碎機中,采用了液壓清腔系統,減少了停機時間,且每種規格的破碎機腔型多,用戶可根據不同的需要,選擇不同的腔型,以更好的適應用戶需要。本機密封采用潤滑脂密封,避免了給水及排水系統易堵塞的弊病及水油易混合的缺陷,彈簧保險系統是過載保護裝置,可合異物、鐵塊通過破碎腔而不危害破碎機。本機分為標準型和短頭型,一般而言,標準型給料粒度大,排料粒度也較粗,短頭型的破碎錐較陡,給料粒度小,有利于生產細粒級的物料,故標準型一般用于粗、中碎,短頭型用于中、細碎。
圓錐破碎機工作原理: 工作時,電動機的旋轉通過皮帶輪或聯動軸器、圓錐破碎機傳動軸和圓錐破碎機圓錐部在偏心套的迫動下繞一周固定點作旋擺運動。從而使破碎圓錐的破碎璧時而靠近又時而離開固裝在調整套上的扎臼壁表面,使礦石在破碎腔內不斷受到?jīng)_擊,擠壓和彎曲作用而實現礦石的破碎。
圓錐破碎機特點: 在不可破異物通過破碎腔或因某種原因機器超載時,圓錐破碎機彈簧保險系統實現保險,圓錐破碎機排礦石增大。異物從圓錐破碎機破碎腔排出,如異物卡在排礦口使用清腔系統,使排礦繼續增大,使異物排出圓錐破碎機破碎腔。圓錐破碎機在彈簧的作用下,排礦口自動復位,圓錐破碎機機器恢復正常工作。圓錐破碎機系列破碎機分粗碎圓錐破碎機、中碎圓錐破碎機和細碎圓錐破碎機三種,可根據用戶不同需求選購。
型號 |
動錐直徑 |
腔型 |
入料尺寸 |
出料口可調節尺寸 |
產量(t/h) |
主軸轉速(r/min) |
功率 |
重量 |
外形尺寸 |
2ft |
600(2') |
細型 |
72 |
6-38 |
16-54 |
575 |
22 |
6 |
2195×1158×1651 |
粗型 |
109 |
9-38 |
18-68 |
特粗型 |
109 |
13-28 |
23-72 |
3ft |
900(3') |
細型 |
102 |
9-22 |
45-91 |
580 |
75 |
15 |
2656×1746×2241 |
粗型 |
175 |
13-38 |
59-163 |
特粗型 |
178 |
25-38 |
118-163 |
4ft |
1200(4') |
細型 |
131 |
9-31 |
63-188 |
485 |
110 |
20 |
2656×1974×3112 |
中型 |
156 |
13-38 |
100-200 |
粗型 |
191 |
19-51 |
141-308 |
特粗型 |
250 |
25-51 |
190-317 |
4 1/4 ft |
1295(4 1/4') |
細型 |
137 |
13-31 |
109-181 |
485 |
160 |
27 |
2809×2354×3156 |
中型 |
210 |
16-38 |
132-253 |
粗型 |
241 |
19-51 |
172-349 |
特粗型 |
259 |
25-51 |
236-358 |
5 1/4 ft |
1676(5 1/2') |
細型 |
209 |
16-38 |
181-327 |
485 |
220 |
55 |
3911×2870×3771 |
中型 |
241 |
22-51 |
258-417 |
粗型 |
269 |
25-64 |
299-635 |
特粗型 |
368 |
38-64 |
431-630 |
7 ft |
2134(7') |
細型 |
278 |
19-38 |
381-726 |
435 |
315 |
110 |
4613×3251×4732 |
中型 |
334 |
25-51 |
608-998 |
粗型 |
369 |
31-64 |
789-1270 |
特粗型 |
460 |
38-64 |
880-1361 |
|
