磁選機 |

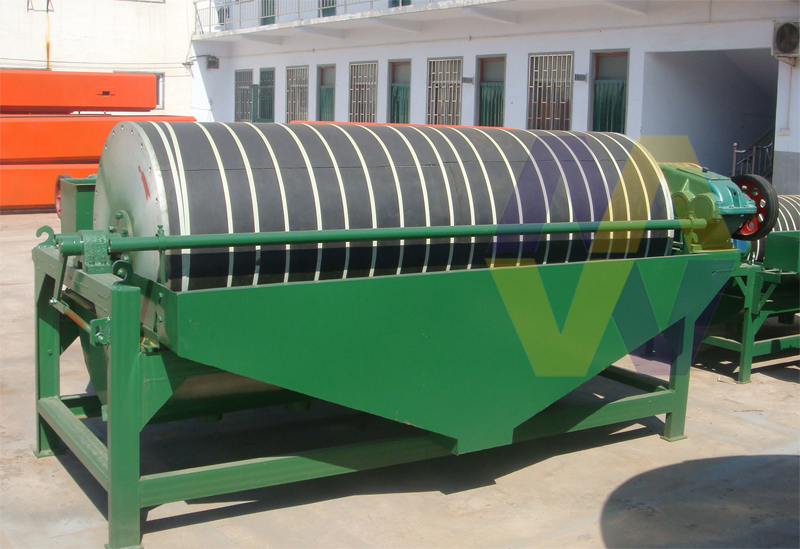

濕式永磁筒式磁選機
本機廣泛用于選礦、洗煤和化工等部門，用于濕式選別粒度為6-0毫米的強磁性礦物，并將礦物分為磁性物及非磁性物兩種產品。它所選別的強磁性物的比磁化系數X應不低于3000×10 6cm3/克，屬于這類礦物有磁鐵礦，磁黃鐵礦等，對于赤鐵礦、褐鐵礦、蕶鐵礦等須予選進行磁化焙燒，方能進行選別。
同一圓筒可配三種槽體，即半逆流槽、逆流槽、順流槽，適應不同選別工藝。
半逆流槽適用于礦石粒度為0.5-0mm的強磁性礦物的濕式粗選和精選，尤其適用于粒度為0.15～0mm大礦物的精選。
逆流槽適用于礦石粒度為0.6～mm強磁性礦物濕式粗選和掃選。尤其適用于洗煤廠重介質回收等。
順流槽適用于礦石粒度為6～0mm的粗選和精選。
半逆流槽和順流槽都可串聯使用，提高精礦品位。
磁系采用優質鐵氧體材料或與稀土磁鋼復合而成，筒表平均磁感應強度為100~600mT。
根據用戶需要，可提供順流、半逆流、逆流型等多種不同表強的磁選機。我廠產品具有結構簡單、處理量大、操作方便、易于維護等優點.
功格與性能參數表
|
磁選機
型號 |
筒徑mm |
筒長mm |
筒表場強kA/m |
處理量t/h |
給料粒度mm |
功率KW |
重量t |
|
CT406 |
400 |
600 |
80~450 |
2~4 |
2~0 |
0.55 |
0.4 |
|
CT603 |
600 |
300 |
80~400 |
2~4 |
2~0 |
0.55 |
0.4 |
|
CT606 |
600 |
600 |
80~400 |
5~10 |
2~0 |
1.1 |
0.95 |
|
CT609 |
600 |
900 |
80~400 |
8~15 |
2~0 |
1.5 |
1.3 |
|
CT612 |
600 |
1200 |
80~400 |
10~20 |
2~0 |
1.5 |
1.5 |
|
CT618 |
600 |
1800 |
80~400 |
15~30 |
2~0 |
1.5 |
1.8 |
|
CT712 |
750 |
1200 |
120~400 |
12~25 |
2~0 |
1.5 |
2.0 |
|
CT718 |
750 |
1800 |
120~400 |
30~45 |
2~0 |
3.0 |
2.2 |
|
CT724 |
750 |
2400 |
120~400 |
30~65 |
2~0 |
3.0 |
2.5 |
|
CT918 |
900 |
1800 |
130~400 |
35~60 |
3~0 |
4.0 |
2.8 |
|
CT924 |
900 |
2400 |
130~400 |
70-110 |
3~0 |
4.0 |
3.5 |
|
CT1018 |
1050 |
1s800 |
130~400 |
40-75 |
3~0 |
4.5 |
3.5 |
|
CT1021 |
1050 |
2100 |
130~400 |
50-80 |
3~0 |
5.5 |
3.5 |
干式永磁筒式磁選機
干式永磁筒式磁選機是我公司新研制成功的高效磁分離設備。磁系全部采用高性能稀土釹鐵硼材料和 優質鐵氧體材料制做，經過巧妙的開放式磁路設計，筒表分選區最高磁感應強度達到0.8T以上，磁場強度是常規中磁機的3-5倍，分選區的磁場力可達到電磁強磁選機的磁力水平。分選筒體采耐磨不銹鋼精制而成；分選礦 物通過振動給料器均勻地給到分選筒的上部，旋轉的筒體把非磁性物料拋離筒體，磁性物料受到強磁場力作用吸向筒體，用分礦板很方便、精確地將磁性、非磁性物料分離。強磁場力為用筒式磁選機分選中、弱磁性礦物變成現實。
設備處理量大，分選礦物粒級范圍寬、分離精度高、不堵塞；結構簡單、維護方便，耗電量?jī)H為電磁強磁選機的20%。
機主要用途：無水地區的選鐵作業；耐火材料和其它物料的除鐵作業。
|
磁選機項目 |
參數 |
|
筒體直徑 |
400、600、750 |
|
筒體長度 |
600、900、1200 |
|
筒表最高磁感應強度 |
0.8T |
|
分選筒轉速(r.p.m) |
40、60 |
|
給料方式 |
振動給料器上部給料 |
|
分選粒度 |
10-0.074 |
|
處理量(t/h) |
0.3-8 |
|
電機減速機型號 |
XWD1.5-63;XWD2.2-74 |
|
設備重量 |
0.6-1.5(t) | |
| |
|
|
|
